СПН-насадка: что это, из чего сделана и как работает в царге

Спирально-призматическая насадка (СПН) — контактное устройство для царги ректификационной колонны: множество мелких отрезков проволоки, скрученных в форме спиралей-призм и хаотично засыпанных внутрь. Элементы создают развитую поверхность, на которой поднимающийся пар и стекающая флегма обмениваются теплом и веществом.

Из чего и какой сделана СПН

Ключевые характеристики

Материал, размер, форма, обработка

• Материал Нержавейка или медь

  AISI 304/316 инертна к спиртовым парам. Медь используется для связывания сернистых соединений у зерновых и фруктовых браг.

• Размер 3×3 — 4×4 мм и крупнее

  Меньший размер обычно даёт лучшую очистку, но чуть снижает скорость отбора — подробности в «Эффективности СПН разных размеров».

• Обработка Травлёная или нетравлёная

  Травление создаёт микрорельеф, улучшающий смачиваемость флегмой — подробнее в отдельной статье.

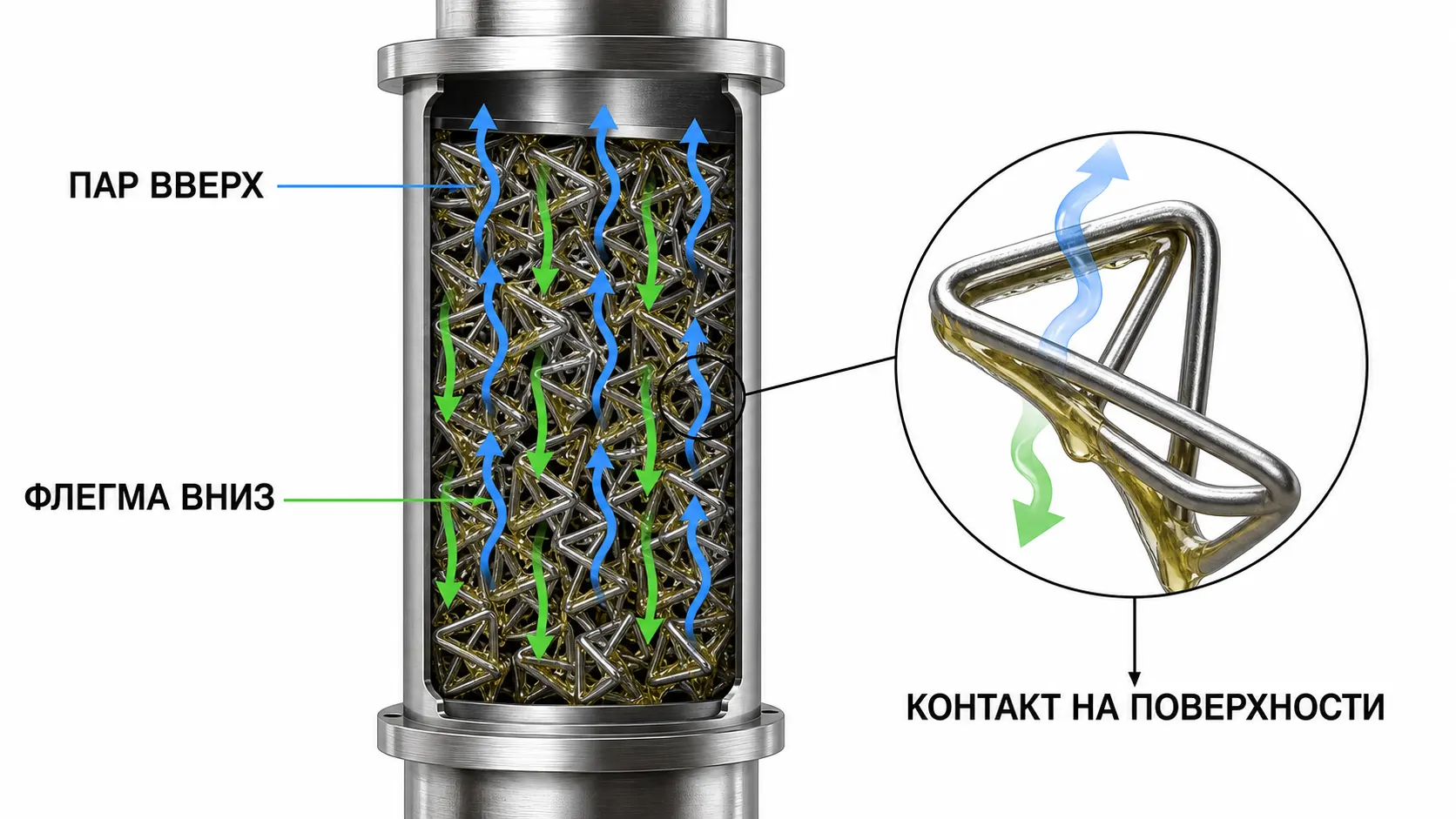

Как это работает: один виток — мини-перегонка

Один цикл контакта

Что происходит на поверхности элемента

1. 1

   Испарение в кубе

   Брага или спирт-сырец нагревается, пар со спиртом, водой и примесями поднимается по царге.

2. 2

   Конденсация флегмы

   В верхней части часть пара конденсируется дефлегматором и стекает вниз, смачивая элементы СПН.

3. 3

   Обмен на поверхности

   Из горячего пара во флегму уходят тяжёлые примеси и вода; из флегмы в пар испаряется спирт.

4. 4

   Повтор по высоте

   Обновлённый пар идёт выше и встречает новую флегму — цикл повторяется на каждом витке слоя.

Каждый элемент насадки работает как крошечный перегонный аппарат. Такие повторяющиеся циклы называют теоретическими тарелками — это не физические детали, а условные ступени разделения. Чем выше и эффективнее слой, тем больше таких ступеней и тем чище спирт на выходе. Единицу для сравнения насадок называют ВЭТС — высотой, эквивалентной теоретической ступени, и её значение зависит от диаметра царги и режима, а не только от размера элемента.

Зачем СПН нужна в самогонном аппарате

• Высокая степень очистки. Главное назначение — спирт до 96,6% об., почти полностью очищенный от сивушных масел, альдегидов и эфиров.
• Стабильность процесса. Равномерное распределение флегмы и пара по сечению делает ректификацию предсказуемой.
• Компактность. По сравнению с кольцами Рашига или РПН, СПН при правильном подборе даёт больше тарелок на единицу высоты — для той же чистоты нужна царга меньше.
• Нейтральная основа. Хорошо очищенный спирт подходит для настоек и наливок, где важна чистота базы, не перебивающая аромат сырья.
• Универсальность с оговорками. Коротким слоем и на сниженной мощности медную СПН приспосабливают для частичного укрепления дистиллятов с сохранением аромата — подробнее в статье «СПН для дистилляции».

Как СПН используется на практике

Насадку засыпают в царгу — вертикальную трубу между кубом и дефлегматором. Для корректной работы важны три вещи:

1. Равномерная засыпка порциями, без чрезмерной трамбовки — снизу и сверху слоя ставят пыжи из РПН для фиксации. Подробная инструкция — в статье «Как правильно засыпать СПН».
2. Достаточная высота слоя — чем выше, тем больше тарелок и выше чистота. Ориентиры по высоте — в статье «Оптимальная высота царги».
3. Мощность нагрева под насадку и диаметр — чтобы избежать захлёба или недостаточного парообразования, см. «Захлёб колонны: причины».

Где заканчивается роль насадки

СПН не создаёт охлаждение, не регулирует нагрев и не выбирает флегмовое число сама. Если дефлегматор, узел отбора или сборка собраны неверно, даже качественная насадка не исправит систему целиком. Её эффективность раскрывается только в согласованной колонне — а как её собрать и настроить пошагово, разобрано в статье «Ректификация на СПН».
