Кольца Рашига или Палля: в чём разница и что из этого устарело

Если коротко: кольца Палля почти везде, где дело касается серьёзного разделения, вытеснили кольца Рашига — та же цена по сопротивлению потоку, но заметно лучше контакт пара и флегмы. Обе насадки при этом — промышленные, рассчитанные на колонны высотой в этажи. Для домашней царги в полметра-метр не подходит ни одна: об этом подробно в статье «СПН, кольца Рашига и Палля». Здесь — только про то, чем эти два кольца различаются между собой и какое из них можно считать устаревшим.

Кольца Рашига: первая насадка для колонн

До 1890-х годов ректификационные колонны набивали чем придётся — битым коксом, обрезками керамики, кусками металла. Фридрих Рашиг, немецкий химик и владелец завода в Людвигсхафене, столкнулся с этим при попытке разделить фенолы и крезолы: случайная засыпка давала плохое и непостоянное разделение. По распространённой версии истории насадочных колонн, он начал экспериментировать с обрезками бутылочного стекла — искал форму, которая укладывалась бы регулярнее, чем бой, и оставляла бы больше открытого пространства для пара.

Итоговая форма оказалась предельно простой: полый цилиндр, у которого высота примерно равна диаметру. Рашиг подал патент в 1914 году, когда пошли слухи, что секрет всё равно раскрыт, — почти двадцать лет он держал геометрию в тайне. Патент выдали в 1920-м.

Слабое место оказалось в самой простоте. Гладкий цилиндр без единой детали внутри охотно образует каналы: флегма находит путь полегче, стекает по нему и по стенке царги, а часть засыпки в это время остаётся сухой и в разделении не участвует. Формально насадка есть, фактически работает не вся.

Сильная сторона тоже прямое следствие простоты — низкое сопротивление потоку. Через слой колец можно гнать много пара, не подходя к захлёбу. Для своего времени и для задач, где важнее пропускная способность, чем предельная чистота, это был разумный размен, и кольца Рашига на полвека стали промышленным стандартом.

Кольца Палля: доработка, а не революция

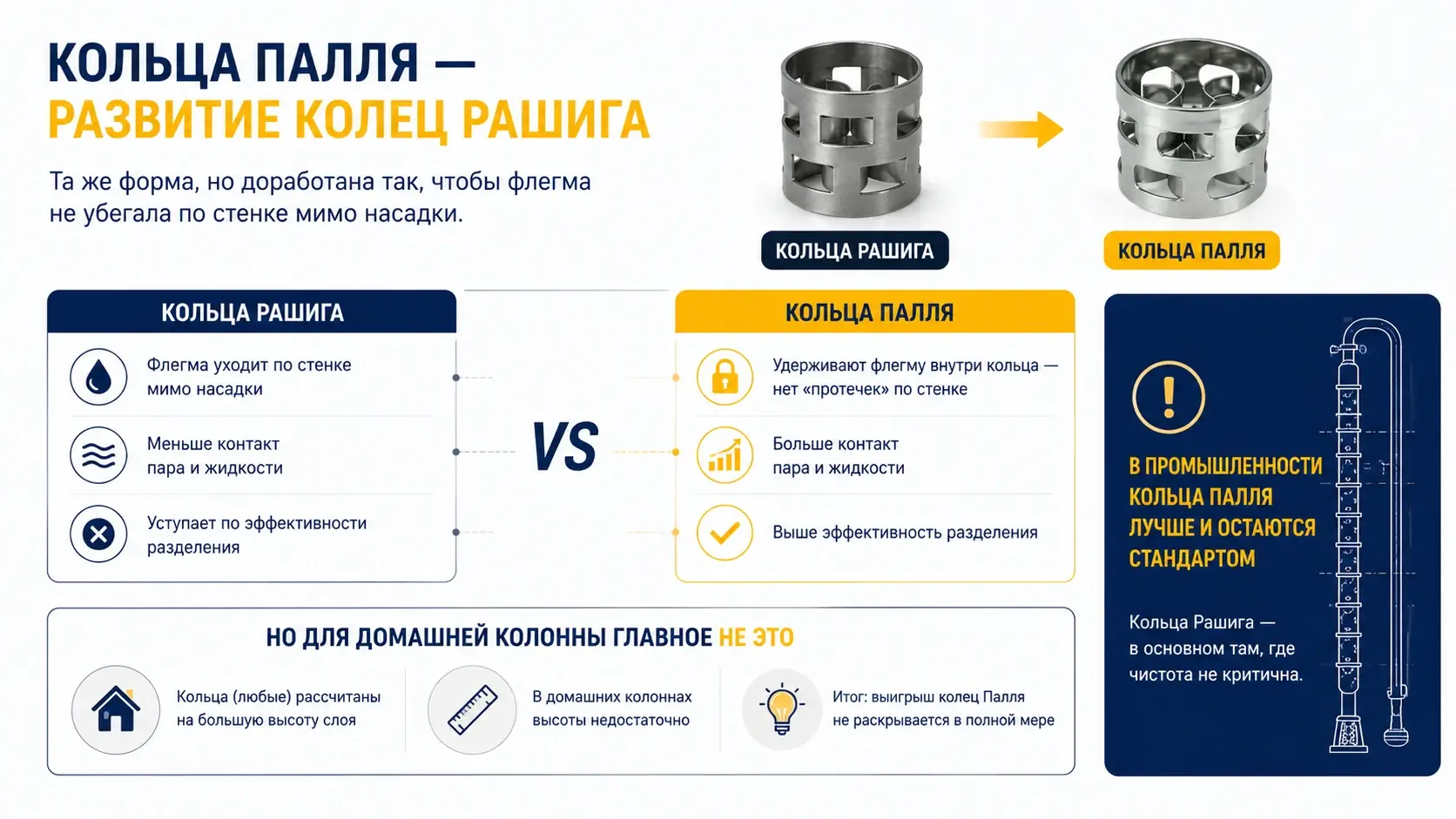

К середине XX века геометрию переработали, не отказываясь от базовой формы цилиндра. В стенке кольца Палля прорезаны окна, а вырезанный металл не выброшен, а отогнут внутрь язычками. С происхождением этой формы источники расходятся сильнее, чем с историей Рашига: геометрию связывают с разработками BASF и патентами рубежа 1950-х–1960-х годов, но единой, всюду повторяющейся даты и имени изобретателя нет — это явно доработка существующей идеи, а не изобретение с нуля.

Две детали меняют многое:

• Окна впускают флегму внутрь кольца — внутренний объём перестаёт быть мёртвой зоной, как у сплошного цилиндра Рашига.
• Лепестки сбивают стекающую жидкость и перераспределяют её, мешая образованию одного и того же устойчивого канала.

В итоге разделение заметно лучше при сопоставимом сопротивлении потоку. Это тот редкий случай в инженерии насадок, когда улучшение почти не потребовало компромисса, — и кольца Палля до сих пор широко применяются там, где раньше стояли кольца Рашига.

Эволюция насадочных колец

От простого цилиндра до расчётной геометрии

1. 1

   1914–1920: кольца Рашига

   Полый цилиндр без единой детали внутри. Простое и дешёвое решение, но склонное к каналам вдоль стенки.

2. 2

   1950-е–1960-е: кольца Палля

   Тот же цилиндр, но с окнами и лепестками — они перераспределяют флегму и не дают ей стекать по одному пути.

3. 3

   Компактные насадки нового поколения

   Дальнейшее развитие идёт не вширь, а вглубь: мелкие элементы вроде СПН дают ту же или лучшую поверхность контакта на меньшей высоте слоя.

Что из этого устарело

Кольца Рашига — да, в значительной степени. Как основную насадку для получения чистого продукта их почти везде, где это было экономически оправдано, заменили на более совершенные геометрии — сначала на кольца Палля, потом на насадки следующих поколений. Остаются они там, где чистота вторична: грязные, загрязнённые среды, скрубберы, вспомогательные колонны, где важнее низкая цена и устойчивость к засорению, чем предельное разделение.

Кольца Палля — нет, они остаются рабочей промышленной насадкой. Полвека — большой срок для инженерного решения, но геометрия с окнами и лепестками до сих пор используется в реальных производственных колоннах именно там, где нужен предсказуемый компромисс между сопротивлением потоку и разделением.

Сравнение по существу

Параметр	Кольца Рашига	Кольца Палля
Появление	1914 (патент), 1920 (выдан)	рубеж 1950-х–1960-х
Конструкция	сплошной цилиндр	цилиндр с окнами и лепестками
Склонность к каналам	высокая	заметно ниже
Сопротивление потоку	низкое	низкое, сопоставимо с Рашигом
Разделение на ту же высоту	минимальное среди классических насадок	среднее, заметно выше Рашига
Статус сегодня	во многом устаревшая, нишевое применение	всё ещё промышленный стандарт
Основная область	грязные среды, скрубберы	производственные ректификационные колонны

А что дома?

Здесь у обеих насадок общая проблема — не устаревшая геометрия, а высота. Промышленная колонна может позволить себе несколько метров засыпки; домашняя царга — обычно полметра-метр. На такой высоте кольца Рашига и Палля дают слишком мало теоретических тарелок, чтобы дотянуть до чистого спирта. Именно поэтому в домашнем винокурении их почти не встретишь — не потому, что они «плохие», а потому, что рассчитаны на другой масштаб. Насколько именно СПН компактнее в цифрах — в статье «СПН, кольца Рашига и Палля: какая насадка для царги эффективнее».

Коротко

Кольца Палля — не альтернатива кольцам Рашига, а их прямое развитие: та же базовая форма, доработанная так, чтобы флегма не убегала по стенке мимо насадки. Если сравнивать сами кольца между собой — Палля объективно лучше и остаётся в промышленном обиходе, тогда как Рашига в основном доживают свой век в задачах, где чистота не главное. Но для домашней колонны разговор в любом случае смещается в другую плоскость: дело не в том, какие кольца лучше, а в том, что дома нет той высоты, на которую они рассчитаны.
