Расчёт объёма СПН для царги: формула цилиндра и таблица по диаметрам
Царга — это цилиндр, а не мистика: V = πr²h, где r — внутренний радиус, h — высота засыпки без пыжей. Один пример на калькуляторе — и дальше можно посчитать любую царгу в уме.
Данные производства сверены 3 августа 2026 · следующая проверка 3 сентября 2027
Коротко
- Формула
- V = π × r² × h
- Диаметр
- Только внутренний, не наружный
- Пыжи
- Вычесть 2–5 см с каждой стороны
- Запас на усадку
- 5–10% сверх расчёта
Царга — это цилиндр, и объём насадки в ней считается формулой объёма цилиндра, а не подбирается на глаз. Ошибка здесь обходится дорого: недостаточный объём снижает высоту слоя и разделение, а покупка «с запасом побольше» — просто лишние деньги.

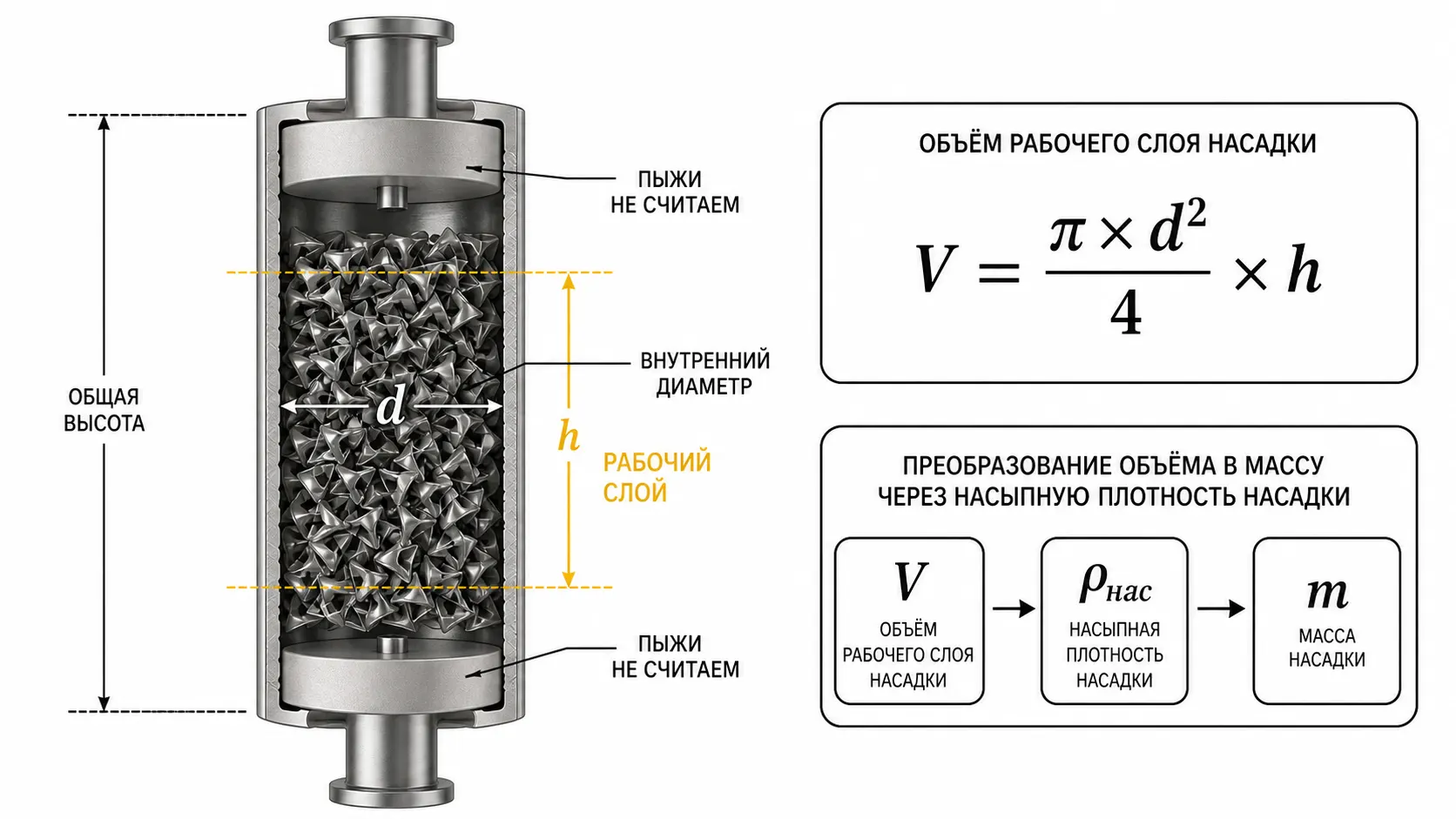

Сначала считают объём рабочего цилиндра без пыжей, затем переводят его в массу по насыпной плотности конкретной насадки.
Формула
V = π × r² × h
где r — внутренний радиус царги, h — высота именно засыпки СПН (без
пыжей). Проще мерить в сантиметрах — тогда результат сразу получается в
кубических сантиметрах, а 1000 см³ = 1 литр.
Пошаговый пример
- Внутренний диаметр царги: 38 мм = 3.8 см (штангенциркулем, а не на глаз).
- Внутренний радиус: r = 1.90 см.
- Общая длина царги: 75 см.
- Пыжи: по 2.5 см сверху и снизу — вычитаем.
- Высота засыпки: h = 75 − 2.5 − 2.5 = 70 см.
- Объём: V = π × 1.90² × 70 ≈ 0.79 л.
Для царги 1,5 дюйма высотой 75 см с пыжами по 2,5 см потребуется примерно 0.79 литра насадки на чистую засыпку — без учёта запаса на усадку.
Таблица объёмов по диаметрам
Значения ниже — результат той же формулы, посчитанный кодом этой страницы для нескольких популярных диаметров и высот засыпки.
| Диаметр царги | Высота засыпки | Объём СПН |
|---|---|---|
| 1,5 дюйма (~38 мм) | 50 см | ≈ 0.57 л |
| 1,5 дюйма (~38 мм) | 75 см | ≈ 0.85 л |
| 1,5 дюйма (~38 мм) | 100 см | ≈ 1.13 л |
| 2 дюйма (~50 мм) | 50 см | ≈ 0.98 л |
| 2 дюйма (~50 мм) | 75 см | ≈ 1.47 л |
| 2 дюйма (~50 мм) | 100 см | ≈ 1.96 л |
| 2 дюйма (~50 мм) | 120 см | ≈ 2.36 л |
| 3 дюйма (~76 мм) | 75 см | ≈ 3.40 л |
| 3 дюйма (~76 мм) | 100 см | ≈ 4.54 л |
| 3 дюйма (~76 мм) | 120 см | ≈ 5.44 л |
| 3 дюйма (~76 мм) | 150 см | ≈ 6.80 л |
Это ориентировочные значения: фактический внутренний диаметр может незначительно отличаться у разных производителей труб, а высота пыжей варьируется от 2 до 5 см в зависимости от конструкции.
Какие размеры снять правильно
| Параметр | Как измерить | Частая ошибка |
|---|---|---|
| Внутренний диаметр | По просвету трубы, без стенок | Ввести наружный размер или условные дюймы без проверки |
| Полная длина | Между фактическими границами царги | Считать её высотой засыпки целиком |
| Верхний и нижний пыж | В установленном состоянии, обычно 2–5 см | Забыть вычесть их толщину |
| Опоры и узлы | По месту в собранной колонне | Не учесть выступающую деталь |
| Рабочий слой | Остаток после всех вычетов | Добавить свободное место как объём под СПН |
От объёма к массе
Один и тот же литр разных насадок весит по-разному: насыпная плотность зависит от материала, размера элемента и укладки. У насадки 3,5×3,5 мм из нержавейки это около 1000 г/л, у 4×4 мм — около 900 г/л, у медной того же размера — около 1150 г/л (полные данные — в статье «Эффективность СПН разных размеров»). Поэтому число «килограммов на литр» без указания конкретного размера и материала нельзя переносить между насадками.
Если точных данных производителя нет, практический способ — заполнить известный объём насадкой без трамбовки, как в реальной царге, и взвесить на исправных весах. Такой замер описывает именно вашу партию.
Порядок действий
- Измерьте внутренний диаметр царги штангенциркулем.
- Из полной длины вычтите высоту верхнего и нижнего пыжа.
- Посчитайте объём по формуле или введите размеры в калькулятор СПН — он сразу переведёт объём в массу и подберёт фасовку.
- Добавьте 5–10% запаса на усадку насадки после первых перегонок.
- После засыпки не добивайте остаток трамбовкой — лишний объём стоит оставить как есть или пересчитать высоту слоя.
Расчёт объёма — это база, а не конечная цель: сама формула не заменяет данные насыпной плотности конкретной насадки. Используйте её для понимания порядка величин, а точное число под заказ берите из калькулятора.
Частые вопросы
Почему нельзя считать по наружному диаметру царги?
СПН занимает только внутреннее сечение трубы. Наружный диаметр включает толщину стенки и завышает расчётный объём — для трубы 2 дюйма разница может составлять несколько миллиметров радиуса, что заметно меняет итоговый литраж.
Нужно ли вычитать пыжи при расчёте?
Да. Нижний и верхний пыж обычно занимают по 2–5 см каждый. Их нужно вычесть из общей длины царги, чтобы получить именно высоту засыпки СПН, а не длину трубы целиком.
Нужно ли добавлять запас при покупке?
Да, разумный запас — 5–10% сверх расчётного объёма. Насадка после первых перегонок немного усаживается, и лишнее всегда можно досыпать, а нехватка означает повторный заказ.
Как перевести литры в килограммы для заказа?
Через насыпную плотность конкретной насадки — она разная для разных размеров и материалов. Если данных производителя нет, взвесьте контрольный объём без трамбовки на исправных весах: такой замер точнее любого усреднённого коэффициента.
Чем эта статья отличается от калькулятора СПН?
Здесь объясняется формула, порядок замеров и частые ошибки. Калькулятор выполняет само вычисление с учётом насыпной плотности конкретной насадки и сразу переводит объём в массу и стоимость — используйте его для точного числа под покупку.
