Нужен ли пыж и концентратор флегмы для СПН — и чем они отличаются

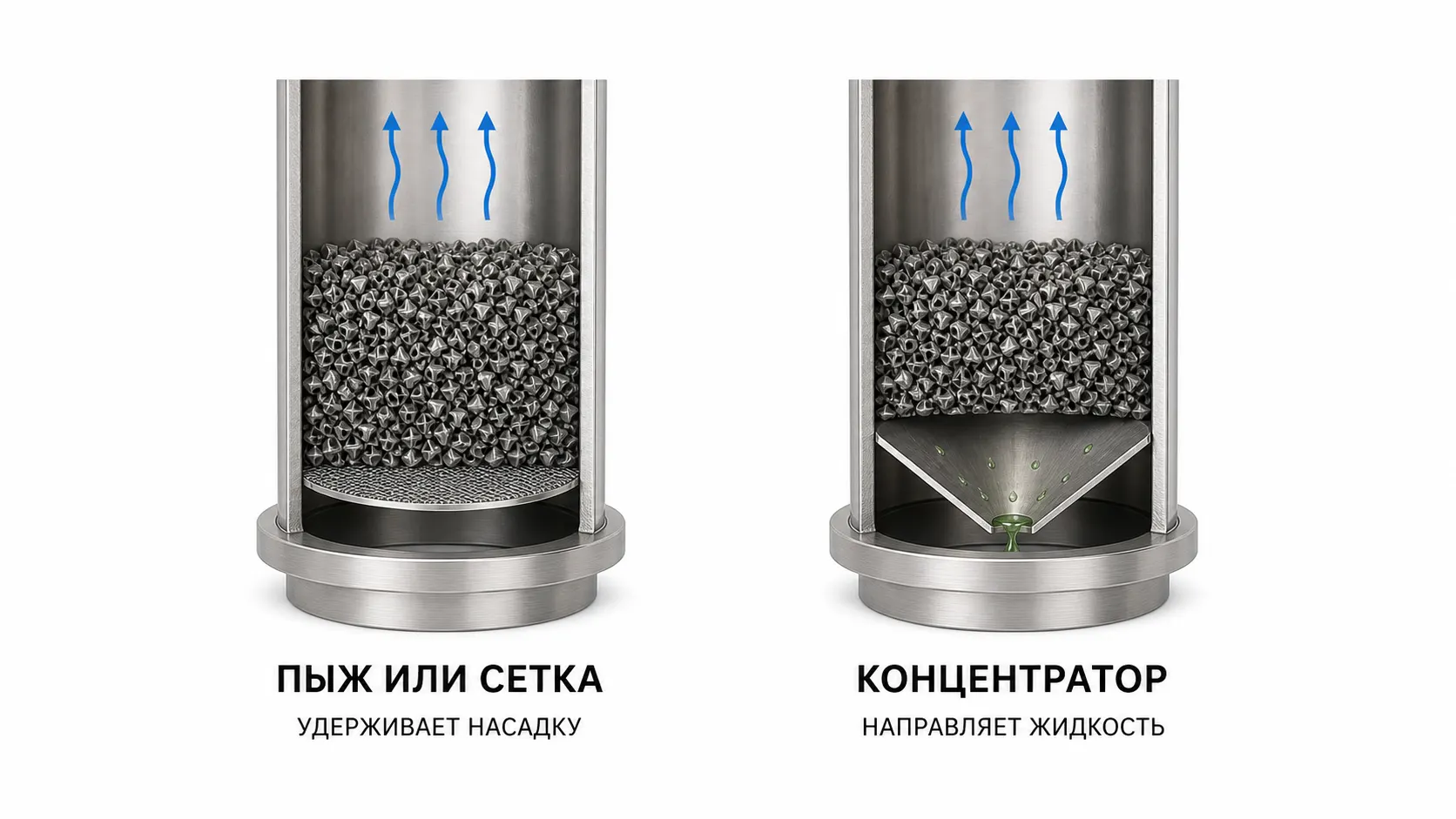

В царге с СПН обычно ставят два пыжа из РПН — нижний и верхний. Разница между ними не только в расположении: у верхнего пыжа задач сразу несколько, и именно поэтому его называют ещё и «концентратором флегмы». Это не два отдельных узла, а один элемент с несколькими функциями.

Нижний пыж: только удержание

Устанавливается перед засыпкой СПН, в самом низу царги. Его единственная и безусловная задача — не дать мелким элементам насадки просыпаться в перегонный куб. Делают его из скрученного в рулон отрезка РПН — нержавеющей или медной, — который вставляют с небольшим усилием так, чтобы он полностью перекрывал сечение, но не превращался в глухую пробку.

Верхний пыж — он же концентратор флегмы

Устанавливается сверху, под узлом отбора или дефлегматором, и выполняет сразу несколько функций:

Одна деталь, несколько задач

Что делает верхний пыж

• Фиксация слоя Основная функция

  Не даёт СПН смещаться, «всплывать» или вымываться потоком при переноске и скачках режима.

• Распределение флегмы Роль концентратора

  Собирает флегму, стекающую не строго по центру узла отбора, и направляет её равномернее на верхний слой насадки, разбивая крупные капли на мелкие.

• Защита верхнего слоя От «зарастания»

  Крупная структура РПН не даёт верхнему слою мелкой СПН уплотняться и ухудшать распределение со временем.

Есть и четвёртая, менее значимая функция: сам пыж из РПН обладает собственной небольшой поверхностью для тепломассообмена и служит слабым дополнительным барьером для капельного уноса — но это побочный эффект, а не причина его ставить.

Нужен ли он при плотной засыпке

Некоторые винокуры считают: если СПН засыпана плотно и слой «пружинит», верхний пыж не нужен — насадка и так не сместится. Отчасти это верно для неподвижного аппарата на столе. Но:

• функция распределения флегмы остаётся актуальной даже при плотной засыпке, если возврат из узла отбора не идеально центральный;
• при переноске аппарата или резких движениях даже плотный слой может сместиться без верхнего фиксатора;
• насадка со временем даёт небольшую усадку, и пыж помогает поддерживать слой в стабильном состоянии, компенсируя этот зазор.

Из чего делать пыжи

• РПН из нержавеющей стали — самый распространённый и универсальный вариант: инертна, долговечна, подходит для любой основной насадки.
• РПН из меди — ставят, если хотят сохранить «медный путь» по всей колонне для связывания серы, когда основная насадка тоже медная или когда медный контакт нужен именно в этой точке.

Материал пыжей должен быть совместим с материалом царги и основной насадки и инертен к спиртовым парам — не смешивайте медь и нержавейку в одном узле без конкретной причины.

Как установить

1. Нижний пыж. Скрутите отрезок РПН (обычно 10–20 см длины, в зависимости от диаметра царги) в рулон чуть большего диаметра, чем внутренний диаметр царги. Вставьте и протолкните на 1–2 см вглубь — он должен сидеть плотно, не болтаться и полностью перекрывать сечение.
2. Верхний пыж. После завершения засыпки СПН скрутите второй отрезок РПН так же и установите поверх насадки. Он должен оказывать лёгкое давление на слой, фиксируя его, но не спрессовывая — при нажатии слой должен слегка пружинить.

Когда без верхнего пыжа действительно можно обойтись

В идеализированных условиях — идеально ровная засыпка, точный центральный возврат флегмы, аппарат без переноски — теоретически можно. Аргументы «против» существуют:

• любой элемент в колонне создаёт дополнительное гидравлическое сопротивление, хотя вклад аккуратно установленного пыжа обычно невелик по сравнению с сопротивлением самого слоя СПН;
• стремление к минимализму конструкции — некоторые винокуры сознательно убирают всё, что не абсолютно необходимо.

На практике эти аргументы обычно перевешиваются пользой от надёжной фиксации и лучшего начального распределения флегмы. Затраты на два небольших отрезка РПН минимальны, а стабильность работы колонны — весомый результат.

Итог

Нижний пыж в царге с СПН обязателен почти всегда — без него насадка просто высыпется в куб. Верхний пыж-концентратор настоятельно рекомендуется: он одновременно фиксирует слой и улучшает распределение флегмы с самого начала контакта с насадкой. Разделять эти функции на два отдельных узла не нужно — это одна и та же деталь.
