Подготовка СПН к первому использованию: промывка, кипячение, пассивация

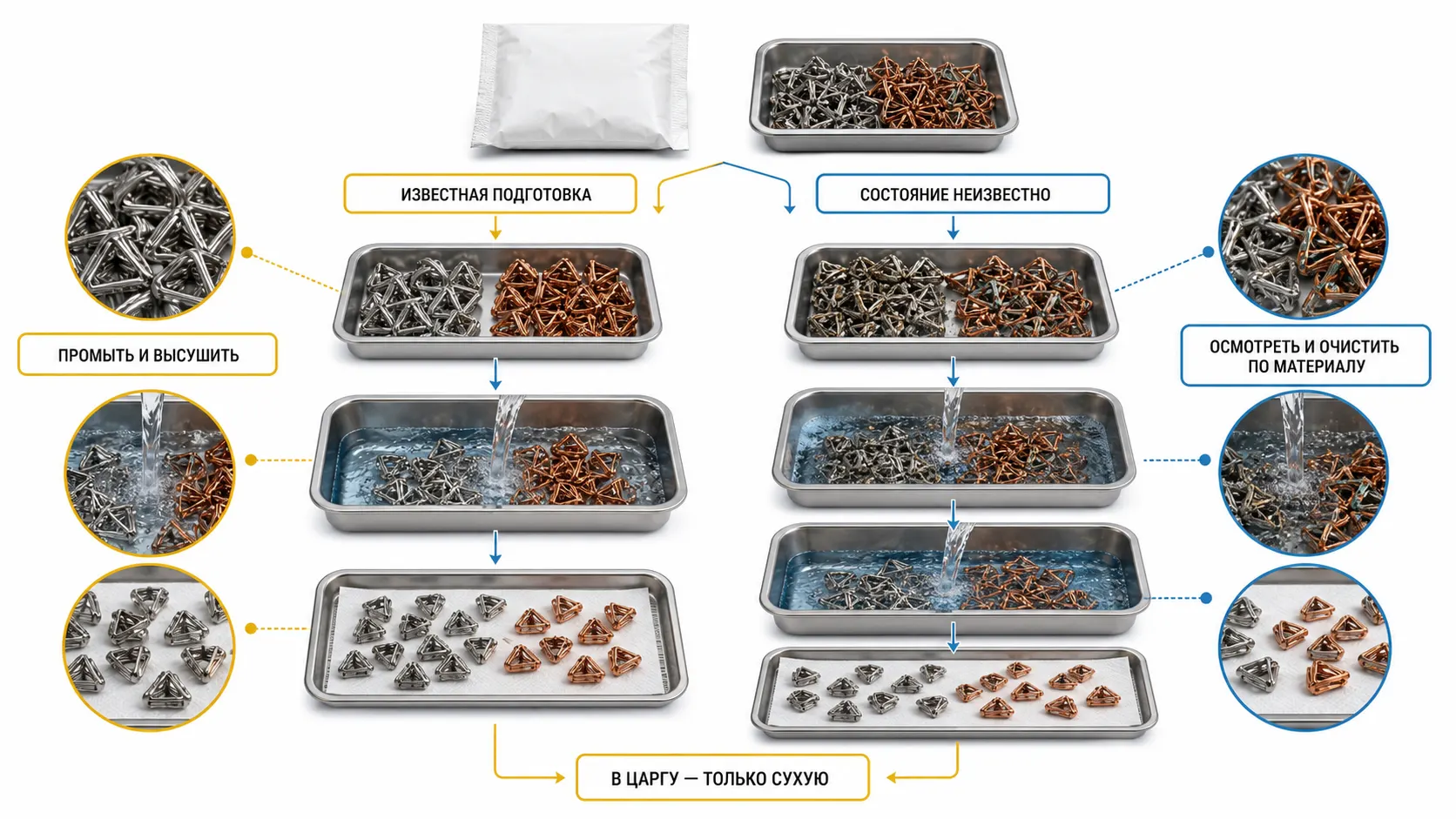

Короткий ответ

Если насадка травленая, промытая и просушенная на производстве — как наша, — достаточно промыть её проточной водой и просушить перед засыпкой. Пакет ехал через склад и транспортную компанию, и эта промывка снимает то, что могло осесть в дороге.

Если насадка нетравленая, куплена с рук или пролежала несколько лет — нужен полный цикл: осмотр, промывка, кипячение с содой, кипячение с лимонной кислотой, финальная промывка и сушка. Это два-три часа времени, из которых почти всё — ожидание.

Главное правило одно: в царгу насадка идёт только полностью сухой.

Что остаётся на новой насадке

Насадку делают из проволоки, а проволоку режут, навивают и обрабатывают на оборудовании. После этого на металле может остаться:

• машинное масло — им смазывают навивочные станки;
• металлическая пыль и мелкая стружка — от резки;
• остатки травильного раствора — если насадку травили и плохо промыли;
• консервационный состав — им иногда защищают металл при длительном хранении.

Всё это при нагреве уйдёт в пар, а из пара — в ваш продукт. Отсюда посторонний привкус, который потом списывают на брагу или на плохую насадку.

Второе, что даёт подготовка, — смачиваемость. Флегма должна растекаться по спирали плёнкой, а не скатываться каплями. На жирной поверхности она скатывается, и часть насадки просто не работает.

Что уже сделано за вас

Наша насадка проходит травление, многоступенчатую мойку и сушку до фасовки. Пакет запаивается уже с чистой сухой насадкой.

Поэтому полный цикл с двумя кипячениями ей не нужен — он рассчитан на насадку без обработки. Достаточно первого и последнего этапов из списка ниже: промыть и просушить.

Полный цикл описываем потому, что вопрос задают и про насадку, купленную у других поставщиков, и про ту, что пролежала в гараже пару лет.

Пошаговая подготовка

Этап 1. Осмотр и промывка

Пересыпьте насадку в дуршлаг или сито с мелкой ячейкой. Промойте под сильной струёй холодной воды, перемешивая рукой.

Заодно осмотрите: не должно быть крупных заусенцев, обрезков проволоки и посторонних включений. У просеянной насадки их и не будет — просеивание как раз для этого и делается.

Если чувствуется маслянистость, добавьте немного средства для посуды без запаха и абразива, потом промойте очень тщательно.

Этап 2. Кипячение

Задача — снять жиры и стойкие загрязнения.

Раствор	Дозировка	Время	Что снимает	Для какого металла	Чего нельзя
Пищевая сода	1–2 ст. ложки на 1 л	20–30 мин	Жиры, машинные масла	Только нержавейка	Медь — даёт налёт. Алюминиевая посуда — разъедает
Лимонная кислота	1–2 ч. ложки на 1 л	20–30 мин	Окислы, свободное железо	Нержавейка и медь	Не смешивать с содой: погасят друг друга
Хозяйственное мыло	без отдушек, стружкой	20–30 мин	Жиры	Оба металла	Мыло с отдушкой — запах останется в продукте
Уксус столовый 9%	100 мл на 1 л	20–30 мин	Окислы, если нет лимонной	Нержавейка и медь	Уксусная эссенция — слишком агрессивна
Средство для посуды	1 ч. ложка на 1 л	15–20 мин	Жиры, но слабее соды	Оба металла	Ополаскиватели и «блеск» — оставляют плёнку

Порядок, если делаете оба: сначала сода, промывка, потом лимонная кислота. Смешивать их в одном растворе бессмысленно — кислота и щёлочь нейтрализуют друг друга.

Посуда — нержавеющая или эмалированная. Алюминиевая не подходит: сода её разъедает.

Залейте водой так, чтобы насадка была покрыта целиком, доведите до кипения и держите на медленном огне. После — слейте раствор и промойте несколько раз.

Этап 3. Пассивация — только для нержавейки

Пассивация звучит сложно, а по сути это кипячение в лимонной кислоте.

На поверхности нержавеющей стали есть тонкая оксидная плёнка, которая и делает её нержавеющей. Лимонная кислота убирает с поверхности свободное железо — те частицы, что стали бы очагами точечной коррозии, — и плёнка становится равномерной.

Два способа:

• Кипячение: 1–2 чайные ложки лимонной кислоты на литр, 30–60 минут. Если вы уже кипятили с кислотой на втором этапе, отдельно повторять не нужно.
• Замачивание: 50–100 г на литр, от 2 до 12 часов при комнатной температуре или при подогреве до 40–60 °C. Кипятить при такой концентрации не нужно.

Для новой травленой насадки пассивация необязательна — травление уже сделало свою работу. Для нетравленой желательна.

Этап 4. Промывка и сушка

Финальная промывка — самая тщательная. По возможности последний раз ополосните фильтрованной или дистиллированной водой: водопроводная оставляет соли жёсткости, которые потом окажутся в кубе.

Сушка — обязательный этап, а не формальность:

• разложите насадку тонким слоем на хлопчатобумажной ткани или бумажных полотенцах в проветриваемом месте;
• либо прогрейте духовку до 80–100 °C, выключите и поставьте противень с насадкой на 15–30 минут, оставив дверцу приоткрытой.

Насадка должна быть сухой на ощупь и без следов влаги между витками.

Медная насадка — отдельно

Медь не пассивируют: у неё другая химия. Задача — снять окислы, то есть зелёный или тёмный налёт.

Кипячение с лимонной кислотой, 1–2 чайные ложки на литр, 20–30 минут. Медь на глазах возвращает блеск. После — очень тщательная промывка и полная сушка: влажная медь темнеет за сутки.

Соду для меди не используют — она даёт налёт.

Как понять, что подготовка сделана правильно

Перед засыпкой стоит проверить насадку по нескольким простым признакам, а не просто верить таймеру на плите:

• Вода растекается плёнкой, а не собирается каплями. Полейте горсть насадки водой из-под крана — если жидкость смачивает витки равномерно, жир и масла точно смыты. Капли, скатывающиеся шариками, говорят о том, что поверхность ещё жирная.
• Нет посторонних запахов. Ни машинного масла, ни отдушки от мыла или ополаскивателя. Металлический запах у чистой нержавейки практически отсутствует, у меди допустим лёгкий металлический тон.
• Нержавейка — без цветных пятен и разводов. Жёлтые или синеватые пятна — след перегрева при производстве или недостаточной пассивации; для новой заводской насадки это редкость, но при покупке с рук проверить стоит.
• Медь — однородного цвета, без рыхлого зелёного налёта. Лёгкое розовато-медное потемнение — нормально, рыхлая зелень (патина) должна быть снята полностью, иначе она перейдёт частично в раствор при первом нагреве.
• Насадка сухая на ощупь и не слипается комками. Возьмите горсть и слегка сжайте: сухая насадка рассыпается свободно, влажная — держит форму комка.

По методике пассивации: в промышленности для нержавеющей стали чаще используют азотную кислоту 10–20% при 50–60 °C — это быстрее и глубже снимает свободное железо с поверхности. Лимонная кислота работает мягче и медленнее, зато безопаснее и доступнее в домашних условиях, поэтому для СПН её и рекомендуют.

Хранение и повторная подготовка

Если насадка не используется весь сезон, храните её сухой в закрытой таре — пакете с застёжкой или банке с крышкой. Влажный воздух гаража или подвала за несколько месяцев может дать на нержавейке точечную ржавчину, а на меди — плотный тёмный налёт.

Перед следующим сезоном осмотрите насадку заново:

• если тара была герметичной и внутри сухо — достаточно короткой промывки проточной водой и сушки, полный цикл не нужен;
• если появились пятна ржавчины на нержавейке или плотная зелёная патина на меди — повторите кипячение с лимонной кислотой по тем же пропорциям, что и при первой подготовке.

Пять ошибок, которые встречаются чаще всего

Кипячение в алюминиевой посуде. Сода разъедает алюминий, и продукты этой реакции остаются на насадке.

Смешивание соды и лимонной кислоты. Они нейтрализуют друг друга — получите подсоленную воду и ноль эффекта.

Абразивы и металлические щётки. Царапины на поверхности — это очаги коррозии и потерянная смачиваемость. Насадку не трут, а вымачивают.

Засыпка влажной насадки. Вода уйдёт в первые порции продукта, а колонна будет дольше выходить на режим.

Сушка в работающей духовке на высокой температуре. Смысла нет: вода уходит и при 80 °C. Духовку именно прогревают и выключают.

Сколько насадки готовить

Если насадку ещё не купили, посчитайте нужное количество заранее — готовить удобнее сразу весь объём, а не досыпать потом отдельными порциями с другой партии.
