Узел отбора для колонны с СПН: по жидкости или по пару

Узел отбора — конструктивный элемент под дефлегматором, который отводит часть сконденсированного продукта в приёмную ёмкость и одновременно возвращает основную часть конденсата флегмой в царгу. От того, как именно он делит поток — уже сконденсированную жидкость или ещё пар, — зависит, насколько предсказуемо колонна держит флегмовое число во время отбора.

Как работает каждая схема

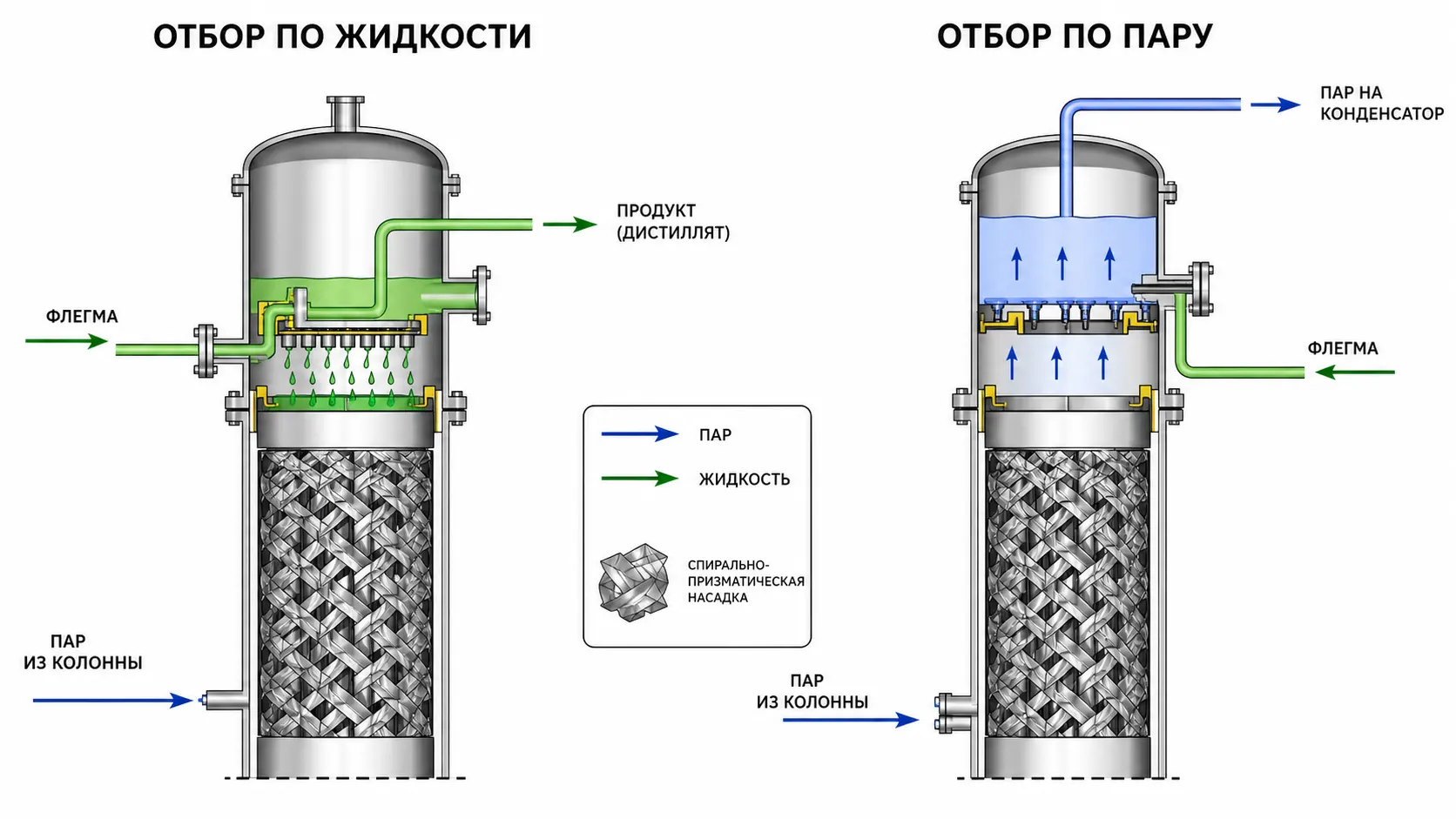

Узел отбора по жидкости (УОЖ). Весь пар полностью конденсируется в дефлегматоре. Получившаяся жидкость собирается в камере узла отбора: часть через игольчатый кран и доохладитель уходит в приёмную ёмкость, остальная — через переливное отверстие возвращается в центр царги как флегма.

Узел отбора по пару (УОП). Часть парового потока направляется на отдельную конденсацию в продукт, а остальной пар идёт в основной контур дефлегмации и возвращается флегмой. Здесь делится не жидкость, а сам пар — до того, как он сконденсировался.

Главное отличие на практике: поведение флегмового числа

Со временем в процессе отбора состав в кубе меняется — спирт испаряется быстрее воды, поэтому куб постепенно «обедняется» по спирту, и количество образующегося пара смещается.

• При УОЖ с краном в одном положении расход отбора остаётся прежним, а общий поток конденсата меняется — из-за этого флегмовое число постепенно снижается по ходу отбора. Это ожидаемое поведение, а не неисправность: опытные винокуры периодически подстраивают кран.
• При УОП доля, уходящая в отбор, автоматически пересчитывается от текущего парового потока, поэтому флегмовое число само остаётся более стабильным без постоянной коррекции крана. Плата за это — меньшая точность управления скоростью отбора.

Сравнение

Критерий	Отбор по жидкости	Отбор по пару
Где делится поток	После конденсации, в жидкой фазе	До основного конденсатора, в паровой фазе
Точность регулировки	Высокая — игольчатый кран	Ниже — грубее реагирует на изменения
Поведение ФЧ во времени	Снижается при неизменном кране, нужна коррекция	Держится стабильнее сам по себе
Требования к автоматизации	Проще совместить с ручной точной настройкой	Удобен там, где не нужна ручная коррекция
Типичная задача	Ректификация на СПН, спирт высокой чистоты	Простая дистилляция, потстилл, комбинированные схемы

Когда УОП вполне уместен

• на простых дистилляционных аппаратах без высоких требований к предельной чистоте;
• в режиме быстрой перегонки браги на спирт-сырец (потстилл), где точное флегмовое число не критично;
• в некоторых тарельчатых колоннах, где узел по пару используют для отбора промежуточных фракций в комбинации с другими элементами.

Что важно в конструкции узла по жидкости

Если выбираете УОЖ для ректификации на СПН, обратите внимание на четыре детали:

• центрированный возврат флегмы — жидкость должна попадать строго в центр царги, чтобы орошение насадки было равномерным по всему сечению;
• достаточный объём стакана узла — чтобы он не переполнялся при работе колонны на себя;
• качественный игольчатый кран — для плавной и точной регулировки без скачков;
• эффективный доохладитель — чтобы продукт на выходе был холодным, а не тёплым паром с потерями в воздух.

Комбинированные узлы «2 в 1»

Встречаются и гибридные конструкции, объединяющие оба принципа: часть отбора идёт по пару, часть — по жидкости, с переключением между режимами в зависимости от этапа перегонки. Это усложняет узел и его промывку, но даёт гибкость — например, грубый быстрый отбор голов по одному контуру и точную регулировку тела по другому. Для домашней колонны с одной СПН такая сложность обычно избыточна, но на аппаратах с несколькими насадками или секциями это оправдано.

Итог

Универсального победителя нет, но для получения высококачественного спирта на СПН узел по жидкости — более технологичный выбор: он точнее в управлении и позволяет чётче отделять головы, тело и хвосты. Узел по пару выигрывает там, где не нужна предельная точность, а важна простота и автоматическая стабильность режима без постоянной подстройки крана. Выбирайте по задаче, а не по названию узла — оба варианта совместимы со СПН при аккуратной конструкции.
