Утепление царги с СПН: зачем нужно и как выбрать материал

Утепление царги — не декоративная мелочь, а способ вернуть колонне ту эффективность, которая у неё уже заложена насадкой. Без изоляции часть пара конденсируется прямо на холодной стенке, минуя СПН, и эта потеря работает как скрытое уменьшение числа теоретических тарелок.

Дикая флегма — главная причина утеплять царгу

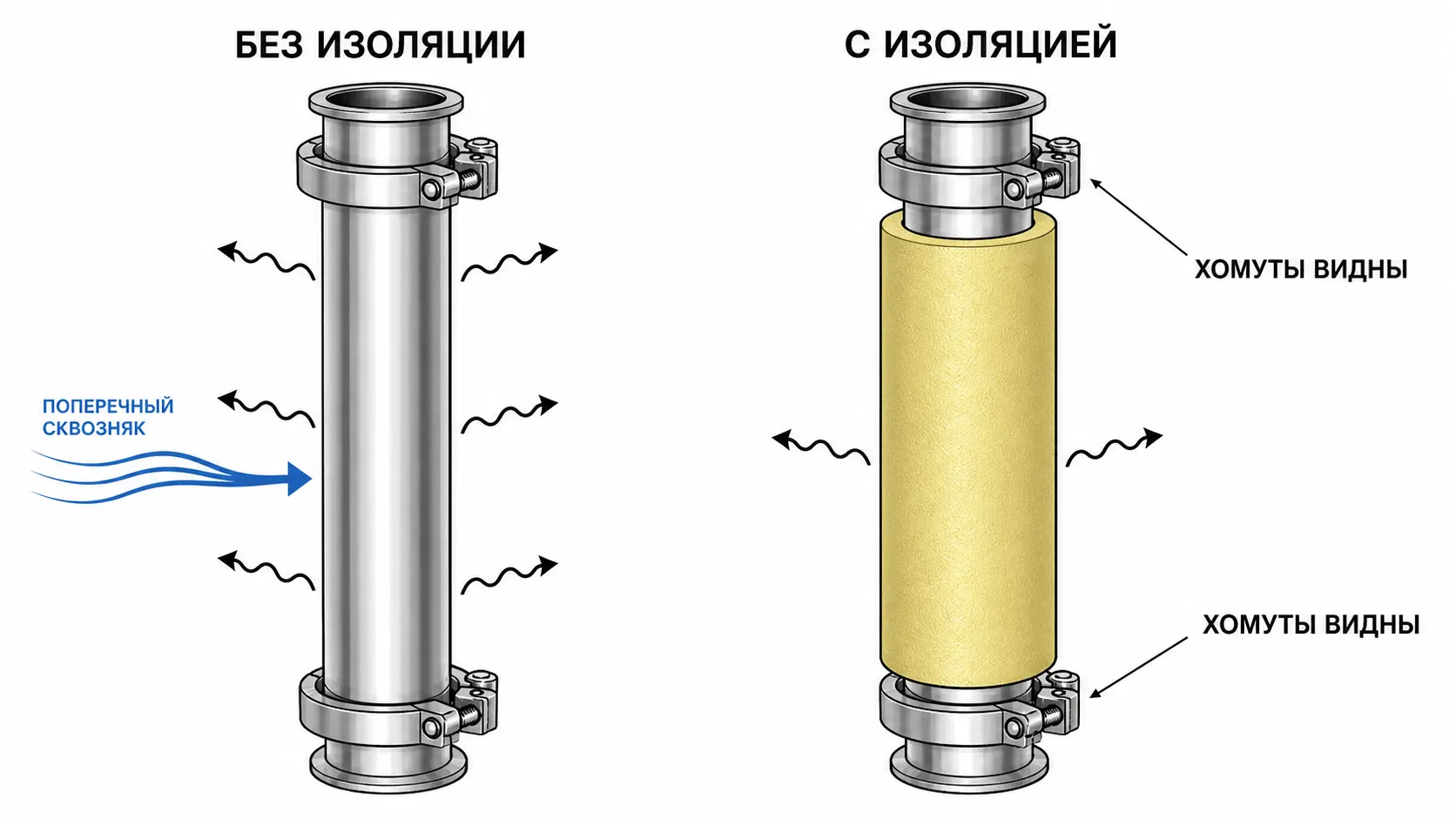

В идеале весь тепломассообмен пара и флегмы должен происходить на поверхности СПН. Если стенки царги холоднее пара внутри — а в прохладном помещении или на сквозняке это обычное дело — часть пара конденсируется прямо на металле, минуя насадку. Такой конденсат называют дикой флегмой: она стекает вниз вдоль стенки, не пройдя через насадку, и несёт с собой заметно меньше высококипящих примесей, чем флегма, отработавшая на СПН.

Что теряет неутеплённая колонна

Последствие	Механизм	Что при этом ухудшается
Дикая флегма	Конденсация на холодной стенке	Разделение — как при меньшем числе тарелок
Нестабильный температурный профиль	Локальное охлаждение участков стенки	Точность отбора фракций
Чувствительность к сквознякам	Обдув усиливает дикую конденсацию	Повторяемость запусков
Перерасход энергии	Тепло уходит в помещение, а не в пар	Расход электроэнергии на тот же результат
Долгий выход на режим	Больше тепла нужно на прогрев стенки	Время до начала отбора

Какой материал выбрать

• Вспененный каучук (Armaflex, K-Flex) — лучший вариант: гибкий, эластичный, низкая теплопроводность, не боится влаги, продаётся трубками нужного диаметра. Дороже аналогов, но служит дольше.
• Вспененный полиэтилен (Энергофлекс, Термофлекс) — бюджетнее, тоже в виде трубок, но менее стоек к высокой температуре и механическим повреждениям.
• Минеральная (базальтовая) вата — хорошо держит тепло, но пылит и впитывает влагу без защитной оболочки — нужен кожух или фольгированный скотч снаружи.
• Толстая ФУМ-лента — иногда используют как дополнительный слой на небольших участках, но не как основной утеплитель.

Как утеплять правильно

Порядок работ

От трубки до проверки

1. 1

   Наденьте трубку подходящего диаметра

   Утеплитель-трубка надевается на царгу вдоль всей высоты, от куба до дефлегматора.

2. 2

   Проклейте швы и стыки

   Специальным клеем или армированным скотчем — без зазоров, с плотным прилеганием к поверхности царги.

3. 3

   Оставьте контрольные точки доступными

   Хомуты, трубку связи с атмосферой и места, которые нужно осматривать, не закрывайте изоляцией.

4. 4

   Не трогайте дефлегматор

   Его задача — охлаждать пар. Утепление нарушит конденсацию и собьёт весь режим возврата флегмы.

Если утепляете листовым материалом — оборачивайте вокруг царги и фиксируйте скотчем, хомутами или проволокой, добиваясь того же плотного прилегания без зазоров.

Утеплять только царгу или весь путь пара

Изолируют всю высоту царги — от куба до дефлегматора, без разрывов. Некоторые винокуры дополнительно утепляют сам куб и его крышку, если у аппарата нет собственной теплоизоляции: те же принципы дикой конденсации работают и там, просто с меньшим эффектом на итоговое разделение, потому что это происходит до входа в насадочный слой. Дефлегматор в эту зону не входит ни при каких условиях.

Как понять, что утепление работает

Простой тест руками: на разогретой колонне неутеплённая царга ощутимо тепло отдаёт наружу, а хорошо утеплённая снаружи остаётся почти прохладной, хотя внутри идёт активный тепломассообмен. Если после утепления царга всё равно горячая снаружи — где-то остался зазор или тонкое место в изоляции, и через него продолжает уходить тепло.

Что утепление не исправляет

Изоляция не заменяет диагностику. Не утепляйте царгу, чтобы:

• скрыть капли на неплотном хомуте — соединение нужно чинить, а не прятать;
• компенсировать слабый дефлегматор — это отдельная неисправность охлаждения;
• «поднять» мощность при признаках захлёба — рост давления и хлюпающие звуки не лечатся утеплителем.

Эти проблемы решаются диагностикой конкретного узла, а утепление к ним не имеет отношения.
